本项目设计了以S7-200 SMART PLC为核心的尾水处理控制系统，开发一套尾水处理自动化装置。此装置能自动检测和控制尾水中的溶氧、PH值、氨氮、亚硝酸盐、COD（化学耗氧量）和水温等因子，使尾水重新成为“新水”给养殖池供水，并且保证养殖环境处于最佳状态。整个控制系统分为尾水处理模块、水质监测、温度控制、物联网监控系统、新能源供电五大模块。其中的水质在线实时监测系统实时监测溶氧、PH值、氨氮、亚硝酸盐、COD等环境因子，实现甲鱼养殖尾水水质信息的实时获取、水质的精准控制和自动化操作；溶氧量模糊控制系统利用PID对曝气池中的溶氧量进行实时运算并控制，使其平稳达到实际需求；新能源供电系统基于风光互补技术，可以在温室大棚屋顶安装光伏发电和风力发电装备，实现甲鱼养殖所需电力的自给自足。

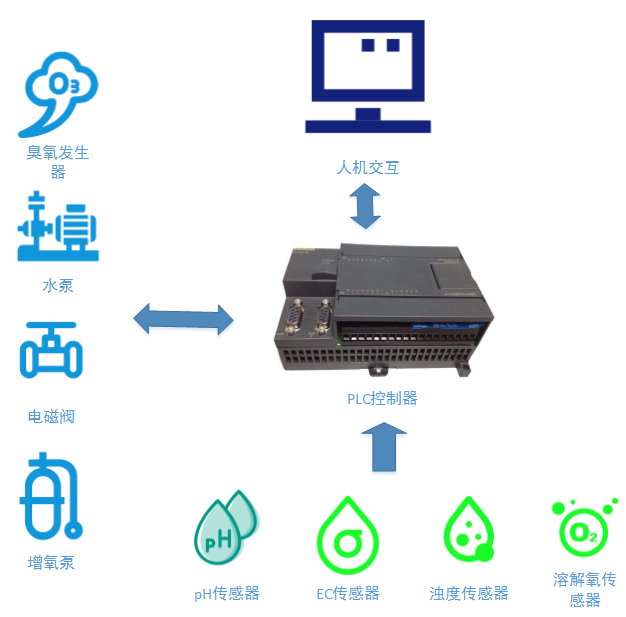

图1 技术架构图
图2 新能源供电图

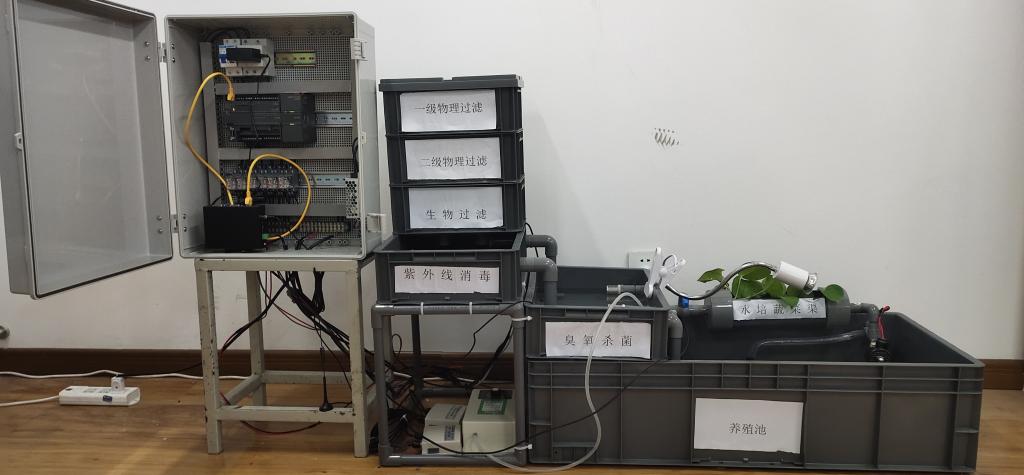

图3 尾水处理系统
